با گسترش استفاده از انرژیهای تجدیدپذیر و افزایش هزینههای تولید برق، سیستمهای خورشیدی به یکی از اقتصادیترین و مطمئنترین راهکارها برای تأمین انرژی در بخشهای خانگی، تجاری، صنعتی و نیروگاهی تبدیل شدهاند. اما تجهیزات اصلی سیستم خورشیدی مورد نیاز برای راه اندازی سیستم خورشیدی چیست؟ از انواع تجهیزات سیستم خورشیدی به چه مواردی میتوان اشاره کرد؟
هر سیستم خورشیدی از مجموعهای از تجهیزات تخصصی تشکیل شده است که هر کدام وظیفه مشخصی بر عهده دارند. از پنل خورشیدی، اینورتر خورشیدی، باتری خورشیدی، شارژ کنترلر تا استراکچر همگی نقش اساسی دارند. در این مقاله، بهصورت جامع با تجهیزات اصلی سیستم خورشیدی آشنا میشوید، وظیفه و کاربرد هر تجهیز را بررسی میکنیم. اگر قصد راهاندازی یک سیستم خورشیدی یا سرمایهگذاری در احداث نیروگاه خورشیدی را دارید، مطالعه این راهنما به شما کمک میکند با دیدی تخصصیتر و آگاهانهتر، مناسبترین تجهیزات را انتخاب کنید.

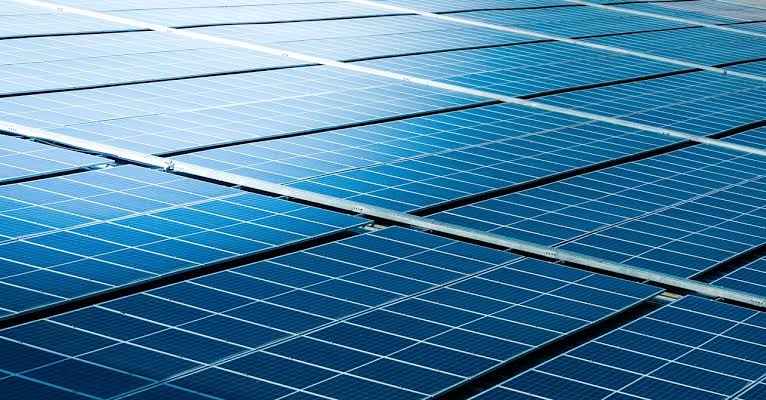

پنل خورشیدی
پنل خورشیدی عنصر حیاتی یک سیستم انرژی خورشیدی به شمار میرود. درواقع پنل خورشیدی صفحهای است که نور خورشید را جذب کرده و آن را به برق DC تبدیل میکند؛ این پنلها از سلولهای خورشیدی ساخته شدهاند و زمانی که فوتونهای نور خورشید به سلولها برخورد میکنند، الکترونها آزاد شده و حرکت آنها، جریان مستقیم (DC) ایجاد میکند.
هر پنل مقدار مشخصی توان (وات) و جریان (آمپر) تولید میکند و برای تولید برق بیشتر، چند پنل در کنار هم به صورت موازی ی سری قرار میگیرند تا یک سیستم خورشیدی کامل را تشکیل دهند. پنلهای خورشیدی در انواع مونو کریستال، پلی کریستال، Thin Film موجود هستند.
- پنل های مونو کریستال: از سلیکون تک بلوری با خلوص بالا ساخته میشود. این فناوری به دلیل ساختاار یکنواخت کریستالی، بالاترین راندمان را در میان انواع پنلهای خورشیدی دارد.
- پنلهای پلی کریستال: از چندین کریستال سیلیکون ساخته میشود که این فرآیند سریعتر و ارزانتر است، اما باعث ایجاد کریستالهای متعددی در هر سلول میشود که بازدهی را کمی کاهش میدهد.
- پنلهای فیلم نازک یا Thin Film: در این فناوری لایههای بسیار نازکی از مواد نیمه رسانا مانند سیلیکون آمورف، کادمیوم تلوراید و … روی شیشه، فلز یا پلیمر رسوب داده میشوند. این پنلها وزن کمتری و انعطاف پذیری بیشتری نسبت به پنلهای سلیکونی دارند.

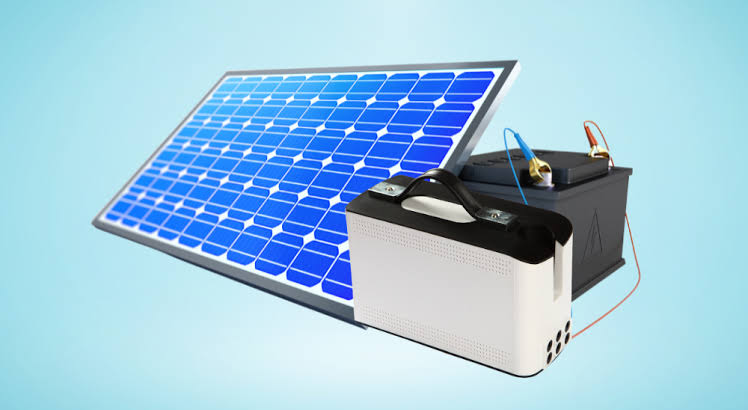

باتری خورشیدی
باتریها انرژی را دقیقاً برای زمانی ذخیره میکنند که واقعاً به آن نیاز دارید!
در سیستم برق خورشیدی، انرژی مازاد تولید شده در طول روز، در باتریها ذخیره میشود تا در شب یا روزهای ابری مورد استفاده قرار گیرد. انواع باتری خورشیدی (سیلد اسید، لیتیومی و …) در سیستم برق خورشیدی قابل استفاده است که باتری لیتیوم یون پیشرفتهترین و پرکاربردترین گزینه است. این نوع باتری بهدلیل: راندمان بالا، عمق دشارژ زیاد، طول عمر بالا، اتلاف انرژی کم، چگالی انرژی بالا، وزن کم، هزینه نگهداری کم انتخاب اول برای سیستمهای خانگی، ویلایی و سیستمهای هیبریدی است.
در یک سیستم خورشیدی استاندارد، عملکرد باتری تنها به ظرفیت آن وابسته نیست؛ بلکه کیفیت سلولها، طراحی سیستم مدیریت باتری (BMS)، اینورتر هیبرید، استراتژی شارژ و دشارژ و طراحی صحیح سیستم ذخیرهسازی نقش تعیینکنندهای در افزایش بازده، طول عمر و قابلیت اطمینان کل مجموعه دارند.

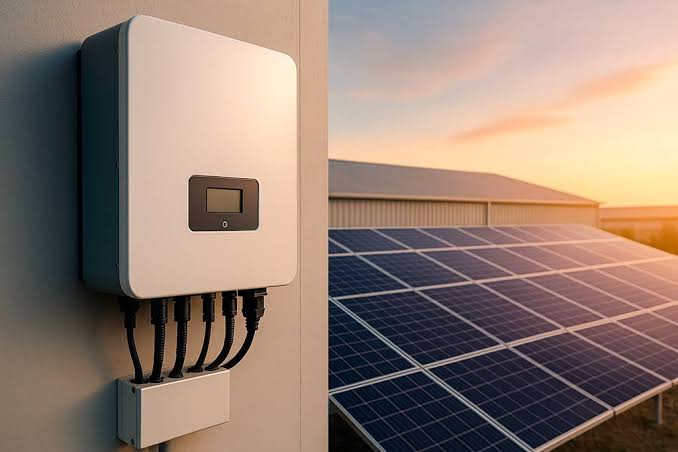

اینورتر خورشیدی
نقش کلیدی تبدیل انرژی بر عهده اینورتر خورشیدی است!
بیشتر وسایل برقی خانگی و صنعتی با جریان متناوب کار میکنند، پس استفاده از اینورتر خورشیدی برای تبدیل برق تولیدشده توسط پنلهای خورشیدی از جریان مستقیم (DC) به جریان متناوب (AC) ضروری است. این دستگاه علاوه بر تبدیل انرژی، نقش مهمی در مدیریت ولتاژ، افزایش راندمان سیستم و حفاظت از تجهیزات برقی دارد.
اینورتر خورشیدی بر اساس نحوه عملکرد و کاربرد به سه دسته اصلی تقسیم میشوند:
- اینورتر متصل به شبکه (آنگرید): که انرژی تولیدی پنلها را مستقیم به شبکه برق شهری تزریق میکند
- اینورتر جدا از شبکه (آفگرید): در این نوع، سیستم به شبکه برق متصل نیست و اینورتر، برق DC باتری را به برق AC تبدیل میکند.
- اینورتر هیبریدی که ترکیبی از دو حالت قبلی است و امکان اتصال به شبکه، استفاده از باتری و مدیریت هوشمند انرژی را فراهم میسازد.

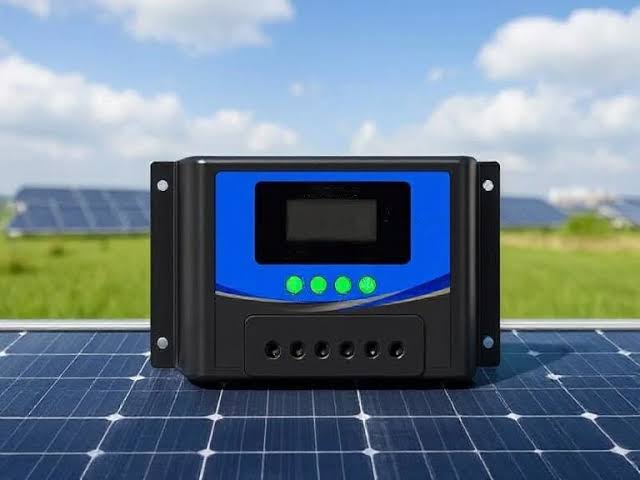

شارژ کنترلر
کنترلکنندههای شارژ بین پنلهای خورشیدی و باتری نصب میشوند و مدیریت فرایند شارژ را بر عهده دارند. مهم ترین وظایف شارژ کنترلر میتوان به موارد زیر اشاره کرد:
- جلوگیری از شارژ بیش از حد باتری
- جلوگیری از دشارژ بیش از حد
- افزایش راندمان سیستم خورشیدی
- تنظیم مراحل شارژ باتری
- محافظت در برابر خطاهای رایج
شارژ کنترلر در دو نوع اصلی وجود دارد:
- PWM (Pulse Width Modulation): شارژ کنترلر PWM قدیمیترین و اقتصادیترین نوع شارژ کنترلر خورشیدی است. این کنترلر با استفاده از تکنیک مدولاسیون عرض پالس، ولتاژ خروجی پنل را به ولتاژ باتری نزدیک کرده و فرآیند شارژ را کنترل میکند. در این روش، ولتاژ اضافی پنل قابل استفاده نبوده و بخشی از توان تولیدی از دست میرود؛ به همین دلیل راندمان کلی سیستم نسبت به فناوری MPPT پایینتر است.
- MPTT(Maximum Power Point Tracking): شارژ کنترلر MPPT پیشرفتهترین فناوری مدیریت شارژ در سیستمهای خورشیدی است. این کنترلر بهصورت هوشمند نقطه حداکثر توان (Maximum Power Point) پنل خورشیدی را شناسایی کرده و همواره پنل را در بهترین نقطه عملکرد خود نگه میدارد. سپس با استفاده از یک مبدل DC-DC، ولتاژ و جریان را بهینه کرده و بیشترین توان ممکن را به باتری منتقل میکند. به همین دلیل، کنترلرهای MPPT معمولاً ۱۵ تا ۳۰ درصد انرژی بیشتری نسبت به کنترلرهای PWM از پنلهای خورشیدی دریافت میکنند، بهویژه در هوای سرد، روزهای ابری یا زمانی که ولتاژ پنل بهمراتب بیشتر از ولتاژ باتری باشد.

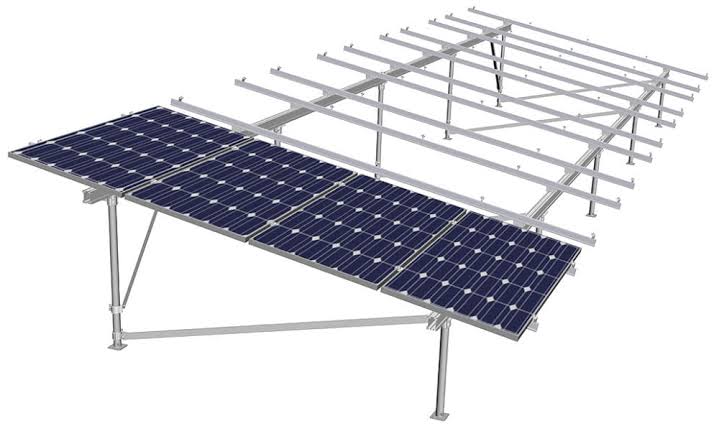

استراکچر خورشیدی
استراکچر خورشیدی، سازهای فلزی است که پنلهای خورشیدی روی آن نصب میشوند تا در برابر باد، باران، برف و لرزش مصون باشند و در زاویه بهینه باقی بمانند. این سازهها اغلب از آلومینیوم آنادایز شده یا فولاد گالوانیزه ساخته میشوند و بر اساس محل نصب و نوع کاربرد به چند دسته تقسیم میشوند:
- استراکچر زمینی برای نیروگاههای بزرگ و زمین باز
- استراکچر پشتبامی برای ساختمان های مسکونی، تجاری و صنعتی
- استراکچر شیبدار برای سقف های شیروانی فلزی
- ردیاب های خورشیدی که با دنبال کردن مسیر حرکت خورشید در آسمان میچرخند و در انواع تک محوره و دو محوره هستند.
جمعبندی
انتخاب صحیح تجهیزات اصلی سیستم خورشیدی، مهمترین عامل در دستیابی به یک نیروگاه یا سیستم خورشیدی با راندمان بالا، طول عمر زیاد و حداقل هزینههای نگهداری است. تجهیزاتی مانند پنل خورشیدی، اینورتر، باتری، شارژ کنترلر، استراکچر، کابلها و تجهیزات حفاظتی، هر یک نقش کلیدی در عملکرد ایمن و پایدار سیستم ایفا میکنند و باید متناسب با نوع پروژه، شرایط اقلیمی و میزان مصرف انرژی انتخاب شوند. بنابراین، پیش از خرید یا اجرای هر پروژه خورشیدی، توصیه میشود علاوه بر توجه به قیمت، کیفیت تجهیزات، استانداردهای بینالمللی، اعتبار برند و طراحی مهندسی سیستم نیز بهدقت بررسی شود تا حداکثر بازده و بهترین بازگشت سرمایه حاصل شود.
شرکت هوشمند پرتو توان با تکیه بر دانش فنی، تجربه در طراحی و اجرای نیروگاههای خورشیدی و بهرهگیری از تجهیزات استاندارد و باکیفیت، آماده ارائه خدمات مشاوره، طراحی، تأمین تجهیزات، نصب و راهاندازی انواع سیستمهای خورشیدی خانگی، تجاری و صنعتی است. اگر برای انتخاب تجهیزات مناسب یا اجرای یک پروژه خورشیدی به راهنمایی تخصصی نیاز دارید، کارشناسان این مجموعه آماده ارائه راهکارهای فنی متناسب با نیاز شما هستند.
